Drehbarer C-Haken

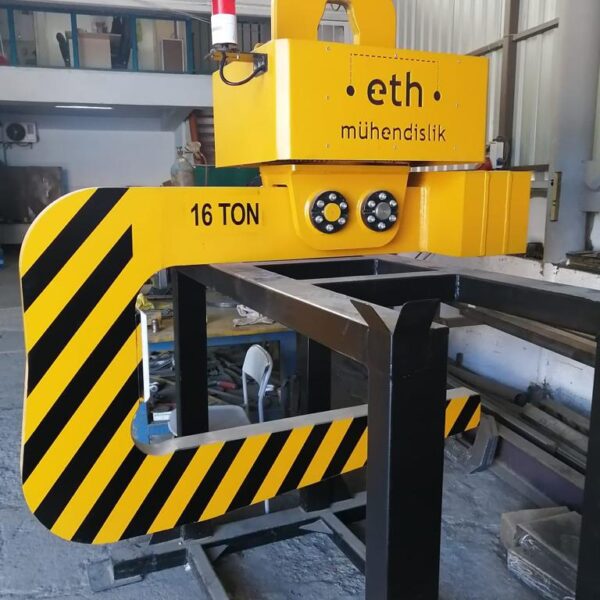

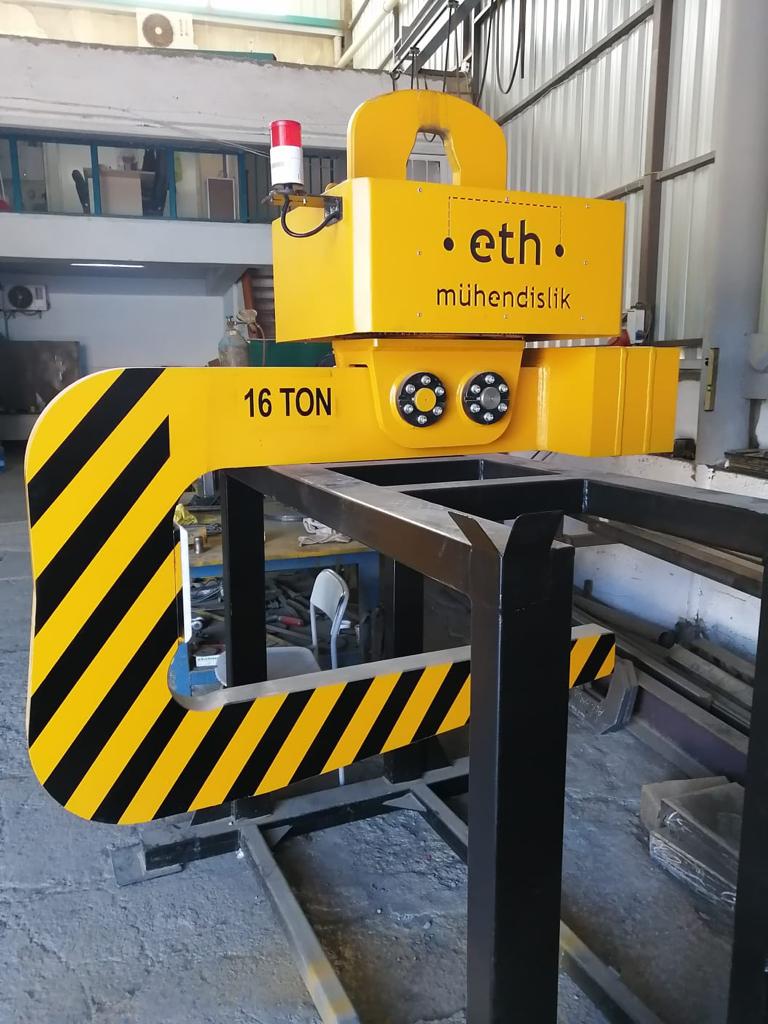

C-Haken (C-Hook) – Effizientes Coil-Handling für Stahl-, Draht- und Papierrollen

C-Haken sind unverzichtbare Lastaufnahmemittel für das horizontale Heben, Transportieren, Stapeln und Bewegen von Coils und Rollen.
Sie kommen u. a. beim Entladen von Coil-Abwicklern, beim Aufnehmen von Stahlbändern aus Wickelmaschinen oder beim Entfernen schmaler Bänder aus Drehtischen zum Einsatz.

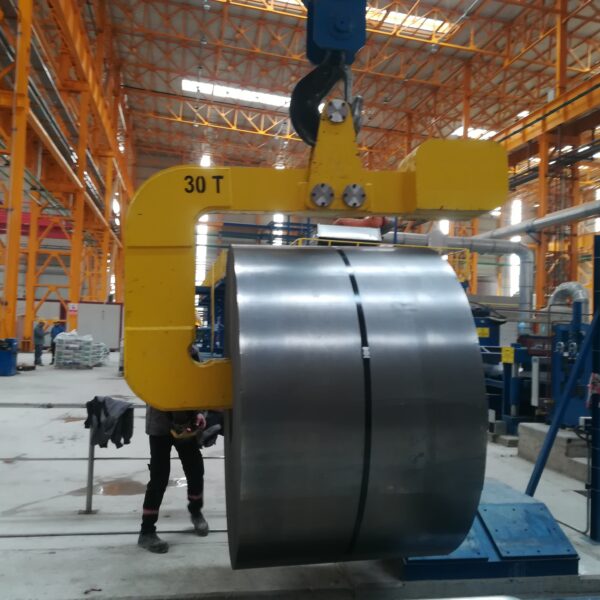

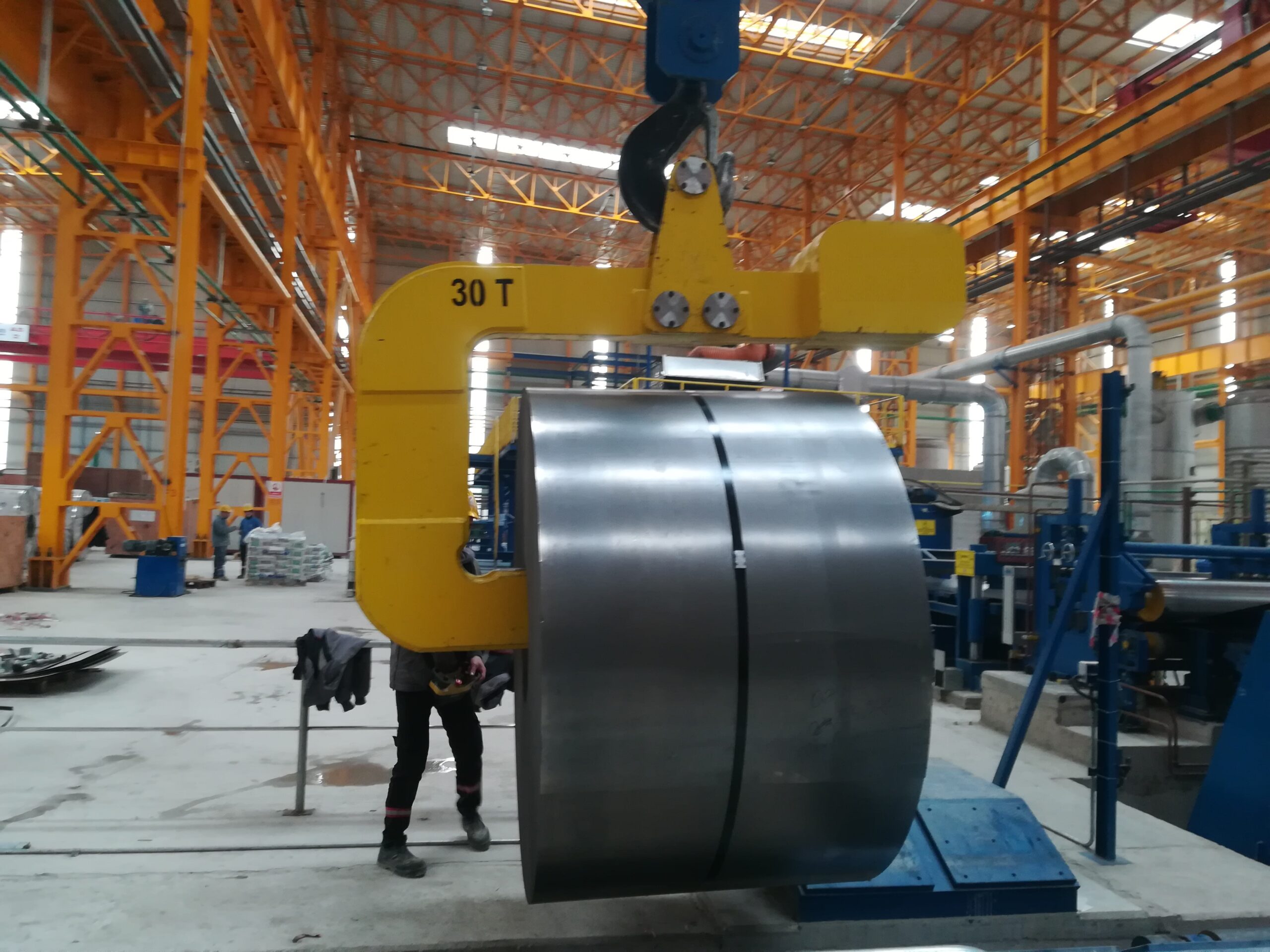

Unsere C-Haken für Coil-Handling sind mit sämtlichen Hallenkranen kompatibel und ermöglichen ein sicheres und effizientes Bewegen von Stahlcoils, Papierrollen oder Draht-/Seilrollen.
Dank ihrer robusten Bauweise eignen sie sich auch für den Einsatz in Hochtemperaturbereichen und bieten klare Vorteile bei der Coil-Lagerung im Außenbereich.

Unsere CE-zertifizierten, lokal gefertigten Geräte sind für Traglasten von 5 bis 40 Tonnen in verschiedenen Größen und Ausführungen verfügbar.
Ein integriertes Gegengewicht sorgt dafür, dass der C-Haken beim Einführen in den Coil-Kern waagerecht bleibt, was das Handling deutlich erleichtert.

Optional kann der Haken mit einem Adapter ausgestattet werden, um liegende, schmale Bänder in eine vertikale Position zu kippen.
Zum Schutz vor dem Abrutschen ist das vordere Ende des Hakens mit einer Kerbe versehen. Die Befestigung erfolgt über ein einfach montierbares Steckbolzensystem für schnelles An- und Abkuppeln am Kranhaken.

Zusätzliche Vorteile & Optionen:

  • Für empfindliche Coils z. B. in der Automobil- oder Haushaltsgeräteindustrie kann die Innenseite des Hakens mit weichem, gummiartigem Material beschichtet werden.

  • Bei mobilen Einsätzen, etwa beim Transport von Drahtrollen mit Baumaschinen, lässt sich der C-Haken flexibel anpassen.

  • Maßgeschneiderte Lösungen nach Kundenwunsch – inklusive Vor-Ort-Besichtigung und bedarfsgerechter Konstruktion.

Klicken Sie hier für das Video

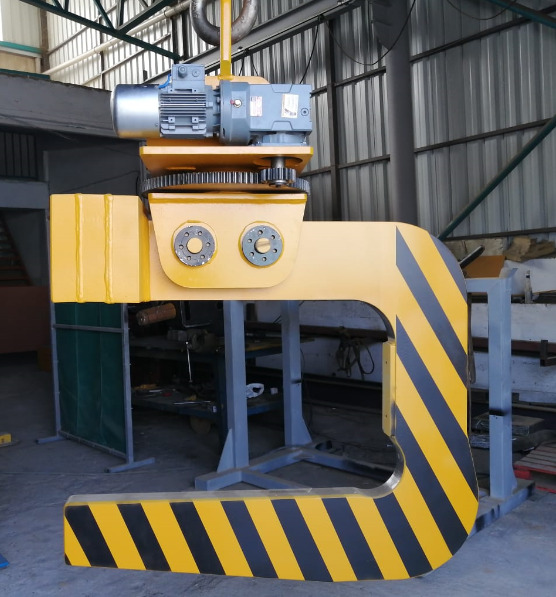

Drehbarer C-Haken – Vollautomatisches Coil-Handling mit 360°-Rotation

Der drehbare C-Haken ist eine innovative Weiterentwicklung des klassischen C-Hakens unter den Krananhängelasten.
Dank eines integrierten elektrischen Getriebemotors ermöglicht er eine kontinuierliche 360°-Rotation, ohne dass der Kranführer die Last oder den Haken berühren muss – für maximale Arbeitssicherheit und Effizienz beim Coil-Handling.

Die drehbaren C-Haken kommen vor allem beim horizontalen Heben, Transportieren, Beladen und Stapeln von Coils zum Einsatz. Sie sind ideal für Anwendungen wie:

  • Be- und Entladen von Abwicklern

  • Aufnehmen von Stahlbändern aus Coilwicklern

  • Umsetzen schmaler Bänder aus Drehtischen

Unsere Geräte sind CE-zertifiziert, in der Türkei produziert und für Traglasten von 5 bis 40 Tonnen in verschiedenen Ausführungen erhältlich.

Technische Merkmale und Anpassungen

  • Ausbalancierte Bauweise: Ein Gegengewicht sorgt für eine waagerechte Position beim Einführen in den Coil-Kern.

  • Adapter vorne: Optionales Werkzeug ermöglicht das Kippen schmaler Bänder von horizontal nach vertikal.

  • Kerbe am Hakenende: Verhindert das Abrutschen des Materials während der Bewegung.

  • Schnellwechselbolzen: Für einfaches Ein- und Aushängen am Kranhaken.

  • Kompatibel mit allen Standard-Hallenkranen

  • Auch für Papierrollen, Drahtrollen oder Seilcoils geeignet

  • Optional: Innenflächen mit Gummibeschichtung, ideal für empfindliche Oberflächen wie in der Automobil- und Haushaltsgeräteindustrie

  • Einsatz bei hohen Temperaturen und im Außenlagerbereich möglich

  • Auch an mobile Maschinen adaptierbar – z. B. im Drahtcoil-Transport in der Stahlindustrie

Sicherheit & Ergonomie:

Einer der größten Risiken im Coil-Handling ist die Nähe des Bedieners zur Last. Mit dem drehbaren C-Haken lässt sich der gesamte Vorgang berührungslos per Funkfernbedienung steuern – ideal für:

  • hohe Regalstapel

  • Fahrzeugbeladung

  • zentrisches Ausrichten ohne manuelle Eingriffe

Das spart nicht nur Kraftaufwand, sondern erhöht deutlich die Sicherheit und Produktivität.

Klicken Sie hier für das Video

Klicken Sie hier, um zu unserem Katalog für Hebe- und Transportgeräte zu gelangen.

Sie können uns bei Fragen und Wünschen jederzeit kontaktieren.

Klicken Sie hier, um Videos anzusehen.
